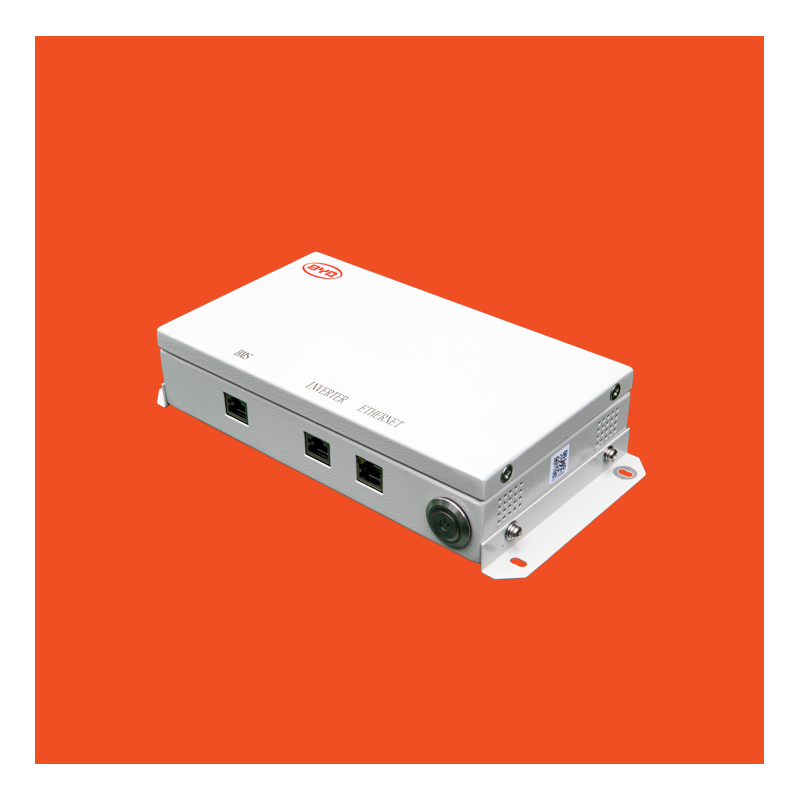

BYD Battery-Box Premium LV BMU V2 : Unidad de control y comunicación para LVS/LVL (MPN: 13172499-00)
La BYD BMU V2 (Unidad de Gestión de Baterías) es el cerebro de los sistemas Battery-Box Premium LV . Coordina la carga y descarga, establece comunicación con el inversor y permite la configuración, el diagnóstico y las actualizaciones de firmware mediante Be Connect 2.0 . Es ideal para nuevas instalaciones y como repuesto en pilas LVS (4,0–24,0 kWh) y LVL (15,4 kWh) .
Reflejos
- Compatible con BYD Battery-Box Premium LVS (4,0–24,0 kWh) y LVL 15,4 kWh .
- Ethernet y WLAN (Be Connect 2.0) para monitorización, parametrización y actualizaciones de firmware.
- Interfaz CAN con el inversor (según especificaciones BYD actuales); longitud máxima de cable de 10 m, blindado CAT5 o superior.
- Compacto y fácil de instalar (montaje en pared o bastidor; 250 × 122 × 50 mm).
- Gestión robusta del sistema : indicadores de estado LED claros, procedimientos de arranque y apagado seguros.
Aplicaciones típicas
- Nuevos sistemas con BYD Battery-Box Premium LVS o LVL en funcionamiento en paralelo a la red, en respaldo o en isla (dependiendo del inversor).
- Modernización o sustitución de variantes de BMU defectuosas o antiguas en sistemas LVS/LVL existentes.

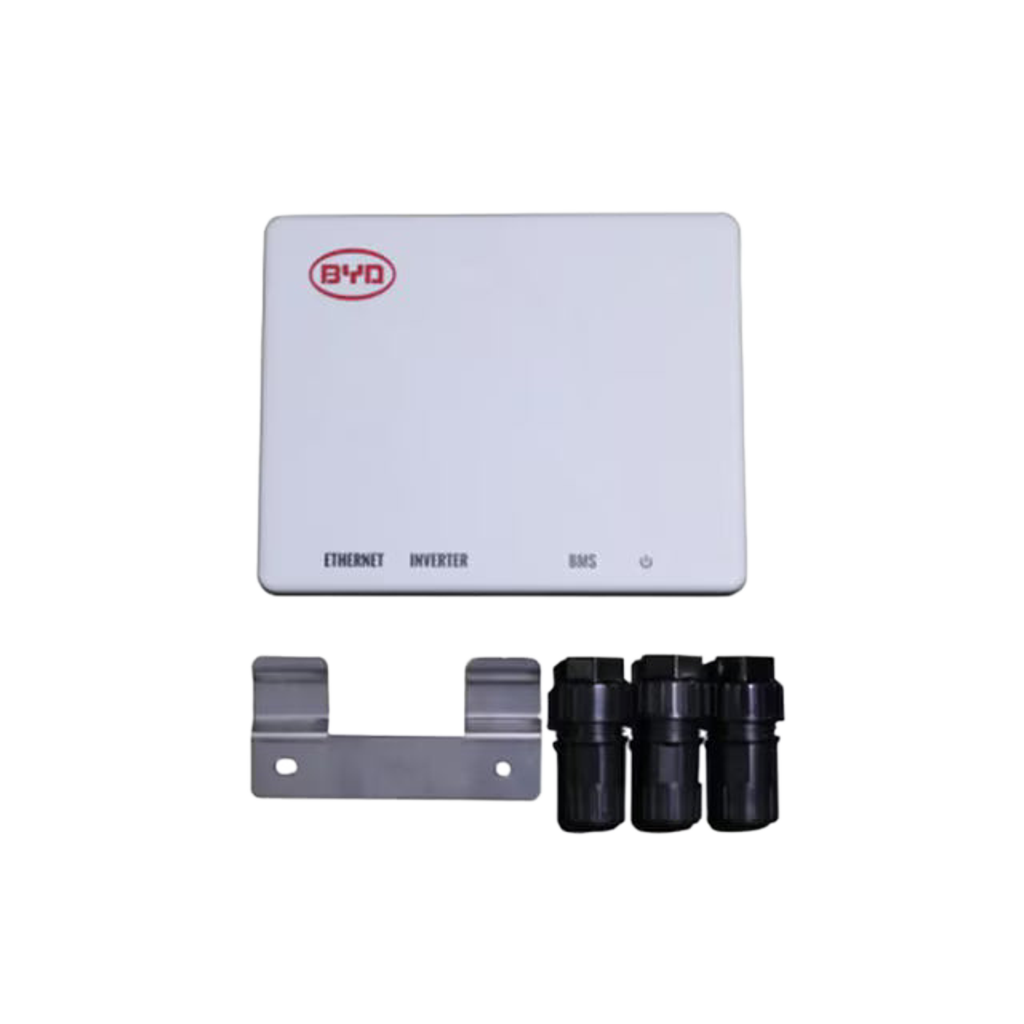

Volumen de suministro
- 1 × BYD BMU V2 (Unidad de gestión de batería)
- Guía rápida
Accesorios necesarios (no incluidos)
- LVS: Base PDU (Unidad de distribución de energía) y al menos un módulo de batería LVS (4,0 kWh)
- LVL: Módulo de batería LVL de 15,4 kWh
- Inversor compatible según lista de homologación BYD, cables de comunicación blindados
Datos técnicos (BMU)
| comunicación | Ethernet (LAN), WLAN (Be Connect 2.0), CAN (al inversor) |
| suministrar | 40-60 V (a través de la caja de batería), aprox. 200 mA |
| Dimensiones (largo × ancho × alto) | 250 × 122 × 50 mm |
| Peso | aprox. 3 kg |
| Clase de protección | IP20 † |
| Vecindad | –10 … +50 °C; 5–85 % HR (sin condensación) |
| Información del cable | Cable de conexión directo a la caja de la batería; al inversor máx. 10 m, CAT5 blindado |
Puesta en servicio y consejos prácticos
- Conecte correctamente la BMU, la caja de batería y el inversor; el Wi-Fi de la BMU se apaga después de aproximadamente 5 horas (presione el botón LED una vez para reactivarlo).
- Restablecer WLAN: presione el botón LED tres veces brevemente (~1 s cada vez) en un plazo de 6 s.
- Importante: No conecte a tierra la BMU/Battery Box al inversor; siga las instrucciones del manual de BYD.
Compatibilidad: Solo para sistemas BYD Battery-Box Premium LV (LVS/LVL). No compatible con series de alto voltaje (HVS/HVM/HVL US).
† Dependiendo de la revisión del hardware, las especificaciones IP55 se pueden encontrar en los datos del distribuidor; las especificaciones de la variante del dispositivo instalado según la placa de tipo/documentación BYD actual son decisivas.
Datos de artículos y servicios
MPN: 13172499-00 | Aplicación Be Connect 2.0 para monitorización y actualizaciones
