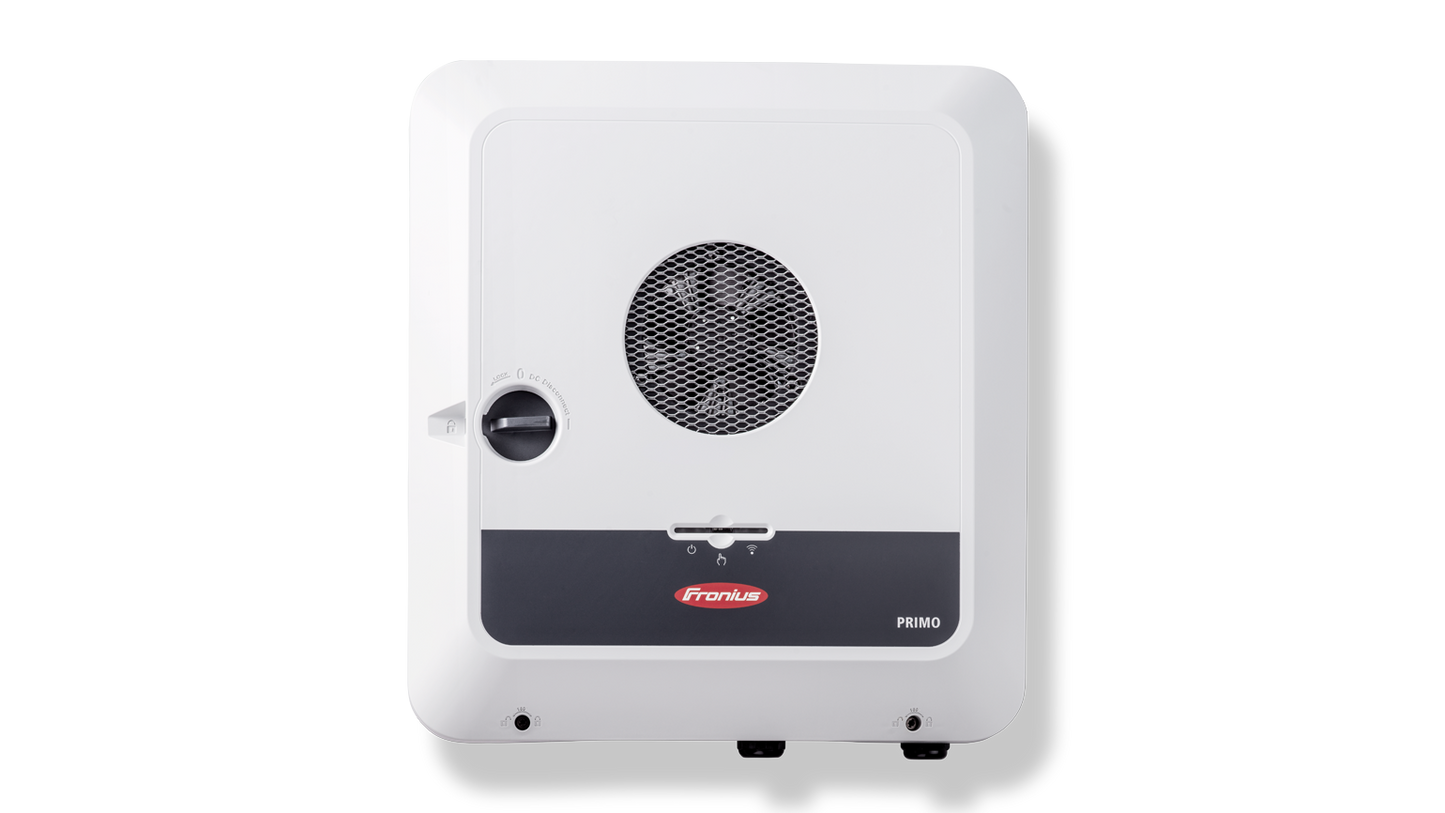

Nuestro inversor híbrido monofásico Fronius GEN24 Plus es el corazón ideal para las instalaciones fotovoltaicas privadas. Gracias al "PV Point", ofrece un suministro básico de energía de emergencia integrado, o incluso una solución de energía de emergencia completa si se conecta una batería de almacenamiento.



El uso de una batería de almacenamiento posibilita la autosuficiencia energética en términos de electricidad, calefacción, refrigeración y movilidad eléctrica. Con la opción "Full Backup"*, el Fronius GEN24 Plus ofrece una solución de alimentación de emergencia incluso para grandes cargas como bombas de calor, y gracias a la Tecnología Multi Flow permite incluso flujos de energía paralelos en el sistema en modo de emergencia.

Datos técnicos

Datos de entrada

Número de MPPT	2
Máxima corriente de entrada (Idc max)	22 / 12 A
Máxima corriente de cortocircuito*	41,25 / 22 A
Rango de tensión de entrada CC (Ucc mín. - Ucc máx.)	65 - 600 V
Tensión CC mínima de puesta en marcha (Udc arranque)	80 V
Tensión de entrada nominal (Udc,r)	400 V
Rango de tensión MPP (Umpp mín. - Umpp máx.)	230 - 530 V
Rango de tensión de punto de rendimiento máximo utilizable	65 - 530 V
Número de entradas CC	2+2
Tensión MPP mínima ( U mpp min)	230 V
Máx. Tensión MPP ( U mpp max)	530 V
Máxima salida del generador FV (Pcc máx.)	7,5 kWpeak

Datos de salida

Potencia nominal CA (Pac,r)	5000 W
Máxima potencia de salida (Pac máx)	5000 VA
Máxima demanda de potencia de red	5000 VA
Corriente de salida de CA máxima	27,5 A
Acoplamiento a la red (Uca,r)	1~ NPE 220/230 V
Rango de tensión CA (Umín. - Umáx.)	155 - 270 V
Frecuencia (fr)	50 / 60 Hz
Rango de frecuencia (fmín - fmáx)	45 - 65 Hz
Factor de potencia (cos φac,r)	0,8 - 1 ind./cap.
Corriente de emergencia	1~NPE 220 V / 230 V
Nom. Corriente de salida CA (220VAC)	22,7 A
Nom. Corriente de salida AC (230VAC)	21,7 A

Datos de salida de PV Point

Potencia de salida nom.	3000 VA
Corriente de salida CA nom. (Iac máx.)	13 A
Conexiones principales	1 ~ NPE 220 V / 230 V
Frecuencia	50 Hz / 60 Hz
Máx. Tiempo de conmutación Punto FV	15 s
Tiempo máximo de conmutación de la copia de seguridad completa	10 s
Frecuencia en modo de energía de emergencia	53 Hz

Conexión de la batería

Número de entradas CC	1
Máxima corriente de entrada (Idc máx.)	22 A
Rango de tensión de entrada DC (Udc min - Udc max)	150 V - 455 V 7)
Máxima corriente de entrada/salida	5170 W
Máxima potencia de carga CA (En función de la batería conectada)	5000 W
Min. DC tensión de entrada	150 V
Max. DC tensión de entrada	455 V

Datos generales

Frecuencia principal	Hz
Dimensión (anchura)	474 mm
Dimensión (altura)	530 mm
Dimensión (profundidad)	165 mm
Peso	15,38 kg
Peso con embalaje	19 kg
Clase de protección	IP66
Clase de protección	1
Categoría de sobretensión (CC / CA) 1)	2 / 3
Consumo en modo nocturno	< 10 W
Concepto de inversor	Sin transformador
Enfriamiento	Refrigeración de aire regulada
Instalación	Instalación interior y exterior
Rango de temperatura ambiente	-40°C - +60°C
Humedad del aire admisible	0 - 100 %
Máxima altitud	4000 m
Tecnología de conexión CC	Bornes elásticos push-in de 2,5-10 mm² (4 unidades CC+ y 4 unidades CC-)
Tecnología de conexión CC de la batería	Bornes elásticos push-in de 2,5-10 mm² (1 unidad BATT+ y 1 unidad BATT-)
Borne de conexión de AC	Bornes elásticos push-in de 2,5-10 mm² CA de 3 polos Conector de resorte push-in de 3 polos para función backup 1,5-10 mm² bornes roscados PE de 2,5-16 mm² (2 unidades) y 2,5 - 10mm² (3 unidades)
Certificados y cumplimiento de normas	IEC 62109, IEC 62909, AS/NZS 4777.2, CEI 0-21, ABNT BNR 16149 y 16150, IEC 62116, IEC 61727 8)
Función de energía de emergencia	PV Point, cobertura de emergencia completa 4)
Baterias compatibles	BYD Battery-Box Premium HVS/HVM & LG RESU FLEX 5)
Emisión de ruido	42 dB(A)
Clase de emisión de interferencia	B

Rendimiento

Máximo rendimiento (FV - red)	97,6 %
Rendimiento europeo (ηUE)	96.3 / 97.2 / 96.7 (230Vdc / 400Vdc / 530Vdc)
η con 5 % Pac,r 3)	87.3 / 91.3 / 89.2 (230Vdc / 400Vdc / 530Vdc)
η con 10 % Pac,r 3)	92.2 / 94.8 / 93.6 (230Vdc / 400Vdc / 530Vdc)
η con 20 % Pac,r 3)	95.3 / 96.7 / 96.1 (230Vdc / 400Vdc / 530Vdc)
η con 25 % Pac,r 3)	95.9 / 97.0 / 96.6 (230Vdc / 400Vdc / 530Vdc)
η con 30 % Pac,r 3)	96.2 / 97.2 / 96.8 (230Vdc / 400Vdc / 530Vdc)
η con 50 % Pac,r 3)	96.8 / 97.5 / 97.2 (230Vdc / 400Vdc / 530Vdc)
η con 75 % Pac,r 3)	96.9 / 97.5 / 97.3 (230Vdc / 400Vdc / 530Vdc)
η con 100 % Pac,r 3)	96.8 / 97.5 / 97.2 (230Vdc / 400Vdc / 530Vdc)
Rendimiento de adaptación MPP	99.9

Equipamiento de seguridad

Medición del aislamiento CC	Sì
Comportamiento de sobrecarga	Desplazamiento del punto de trabajo, limitación de potencia
Desconexión de DC	Sì
DC Protección contra polaridad inversa	Sì

Interfaces

WLAN / 2x Ethernet LAN	Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 entradas / salidas digitales + 6 entradas digitales	Interface receptor del control de onda, gestión de energía
Desconexión de emergencia (WSD)	Sì
Datalogger y Servidor web	Integrado
2x RS485	Modbus RTU SunSpec ( proveedor de terceros) / Fronius Smart Meter, batería, Fronius Ohmpilot
